项目类别 : 曝光机
项目名称 : 曝光机uve-m730
项目介绍 :

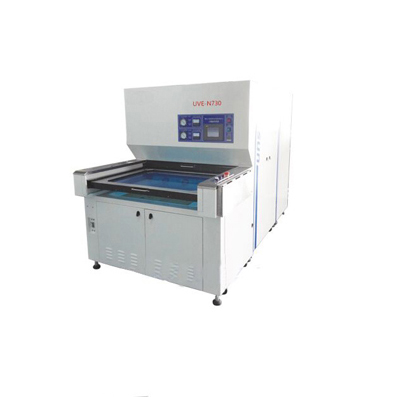

產品名稱：曝光机uve-n730
總電力：ac380v,350 hz, 100a 16kva
電源線：25mm2 ×4cx6m
有效照射面积：1200l×610”w（mm）
曝光均勻度：85％以上
用途：液态防焊绿漆之曝光
燈管：8kw×2燈
點燈時間 ：3sec以内
穩定時間：约3-5分钟
uv 強 度 選 擇 2kw/5kw（可切换
燈管電流 ：22.5a
使用環境：无塵空調室 20~25c
外尺寸：2941l×1988w×1693h＋100h
檯面溫度：max：室溫 5c
機體表面溫度：max：室溫 10c
循環水泵 ：na 水箱容量：36l＋5l（热交换）
燈管冷卻: 水箱→抽水磅→燈管水套→热交换器→離子交換器→水箱
→冷却系统（回风）
外接冷卻水:水溫：20~30c 冰水机：15吨 冰水机：2.5吨
冷卻水流程:水箱→帮浦→灯管→热交换器→离子罐→水箱
檯面冷卻: 冷气強制氣冷 檯面切換時間:2.5~3.5sec
透光材料 :上：mylar 下：強化玻璃 吸 真空: 4~5 sec
檯面高度上：883mm下：807mm
真空度要求: -700mmhg 以上傳動方式:馬達→时规皮带→檯面
外接气压: 5kgf/cm²
真空系統 :真空泵msv-100-22【真空檢知開關 電磁閥 洩放針閥 真空表】→檯面
人机：pro-face品牌lcd觸控式人机界面
水溫度錶 ：na
plc控制器：三菱fx-2n系列pro-face
水压控制器： sns-c102
压力调节器： r30008g(1/4”) 冷却系统 ：705hp涡卷式压缩机
漏電保護：漏電斷路器 異常緊急開關 25紅色附reset
冷卻系統保護 水流量保护 超温保护水流控制 高壓漏電檢知 漏電檢知繼電器
power：ac380v 3φ 50/60hz 350kva
system：uniformity above 85%
available exposure area：1200*610mm(22″*24″×2pcs )
uv light：metal halide lamp 8kw x2pc
operation：human machine interface uv does controller
other:1).lcd screen monitor within chinese and english,high frequency take samples control system
2). electromagnetic lock exposure frame ,convenience and precise
3)upper frame/lamp and lower frame/lamp,can set the energe indepe
